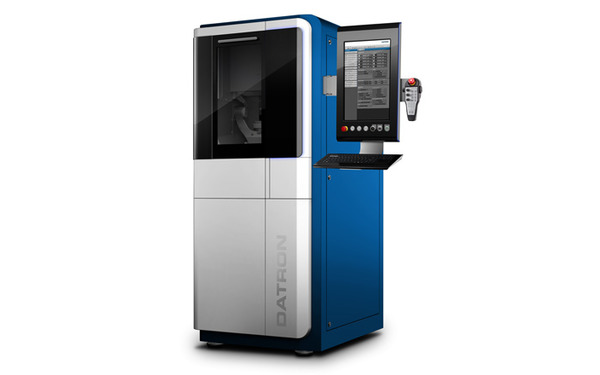

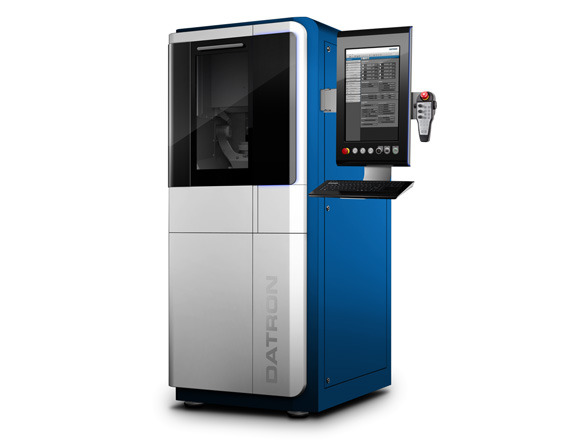

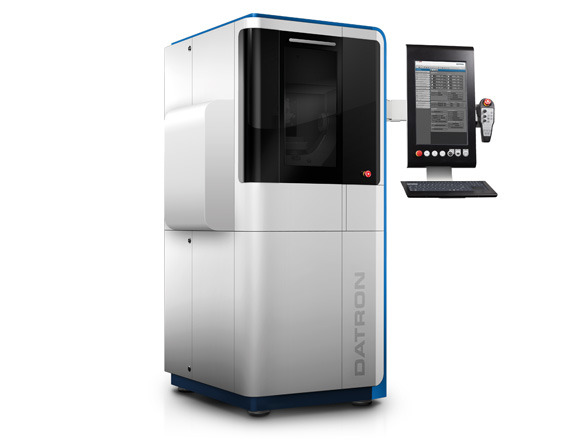

DATRON C5 je výkonný CNC stroj, který byl speciálně navržen pro CNC obrábění malých dílů, simultánně pouze na jedno upnutí obrobku. Vyznačuje se vysokou dynamikou a rychlostí.
CNC frézky DATRON C5 umožňují výběr ze všech třískově obrobitelných materiálů do průměru 60 mm; stejně jako CNC frézování komplexních tvarů.
CNC stroj C5
5-osá frézka na obrábění malých dílů
C5 ve zkratce:
- Speciální CNC stroj na obrábění malých dílů
- 5-osá frézka s vysokým výkonem
- 22 pozicí s integrovaným snímačem délky nástroje
- vynikající poměr výkon/cena s příkonem méně než 2,5kW
CNC frézování, vrtání a gravírování malých dílů

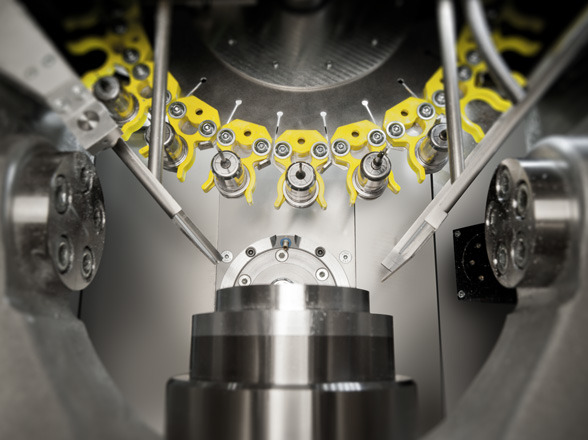

CNC frézky C5 mají automatický zásobník nástrojů, který obsahuje 22 pozicí a integrovaný snímač délky nástroje. Krátká doba přípravy pro CNC frézování, vrtání nebo gravírování, nízká spotřeba energie při průměrném příkonu méně jak 2,5kW a vynikající poměr výkon/cena umožňují i při malých sériích vysokou rentabilitu. CNC stroje C5 to všechno dokáží při zástavbové ploše menší než 1 m².
CNC frézky DATRON C5 a jejich výhody
- CNC stroje DATRON C5 se vyznačují vynikající kvalitou obrobené plochy díky robustní a tuhé konstrukci, typické pro CNC frézky DATRON

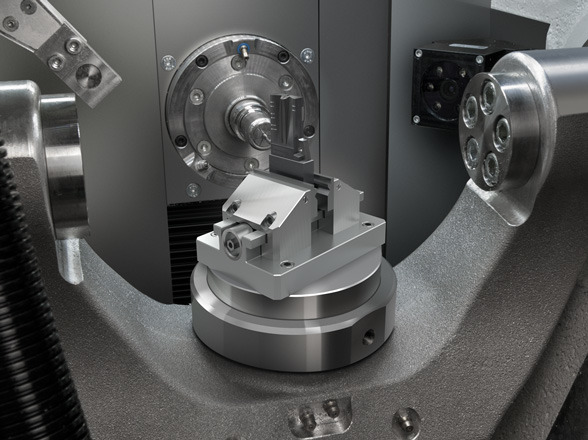

- obráběcí stroje této řady mají vynikající reprodukovatelnost současně s vysokou procesní jistotou díky otočně - sklopné ose s dynamickým pohonem pomocí momentového motoru
- vysoký řezný výkon až 48.000 ot./min díky přesnému vysokootáčkovému 1,8 kW vřetenu
- CNC frézy C5 mají vysokou přesnost díky jakostnímu lineárnímu vedení, kuličkovým šroubům a přímému odměřování
Spojení dynamiky přesnosti a výkonu
- komplexní tvary, malé série pro CNC frézování, vrtání nebo gravírování
- CNC frézování high-tech materiálů
- rychlá příprava pro CNC frézování, vrtání, gravírování
- produktivita a hospodárnost již při výrobě jednoho kusu
| Technická specifikace | C5 |
|---|---|
| Pracovní prostor (X x Y x Z) | 153 mm x 100 mm x 100 mm |
| Velikost obrobku (příklad) | Válcové: průměr 60 mm, výška 60 mm; průměr 100 mm, výška 30 mm |
| Kubické (X x Y x Z): 96 mm x 75 mm x 20 mm; 50 mm x 50 mm x 60 mm | |
| Délka nástrojů | 75 mm (od HSK kleštiny) |
| Parametry stroje | |
| Konstrukce stroje | masivní rám z ocelového odlitku, 4./5. os na hliníkovém odlitku |

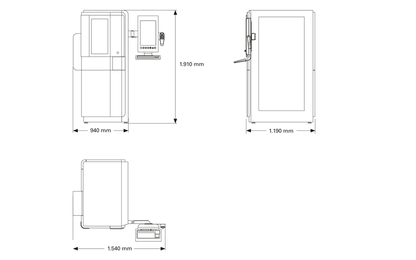

| Rozměry (Š x H x V) bez terminálu | 94 cm x 119 cm x 191 cm |
| Váha | ca. 900 kg |
| Připojení | |
| Napětí | 3 x 400 VAC/16A |
| Příkon | 4.000 VA (max. jištění 3 x 16 A) |
| Přípojka tlakového vzduchu | 7 - 10 bar, suchý, čistý, bez oleje |
| Teplota okolí | 15 - 30 °C |
| Kryt stroje | kompaktní kabina s jednoduchým přístupem pro údržbu stroje |
| USB rozhraní | ano |
| Ethernet rozhraní | ano |
| Ruční ovládací pult | ano |
| Systém minimálního chlazení/mazání | ano |
| Opakované upnutí do nulového bodu | ano |
| Přímé odměřování ve všech osách | ano, rozlišení 40 nm |
| Zásobník nástrojů | 22 pozic se snímačem délky nástroje |
| Vřeteno | 1,8 kW, až do 48.000 ot./min s upínacím kuželem HSK-E 25 |
| Opakovatelnost | < ± 2,5 μm |
| Absolutní přesnost | ± 5 μm |
